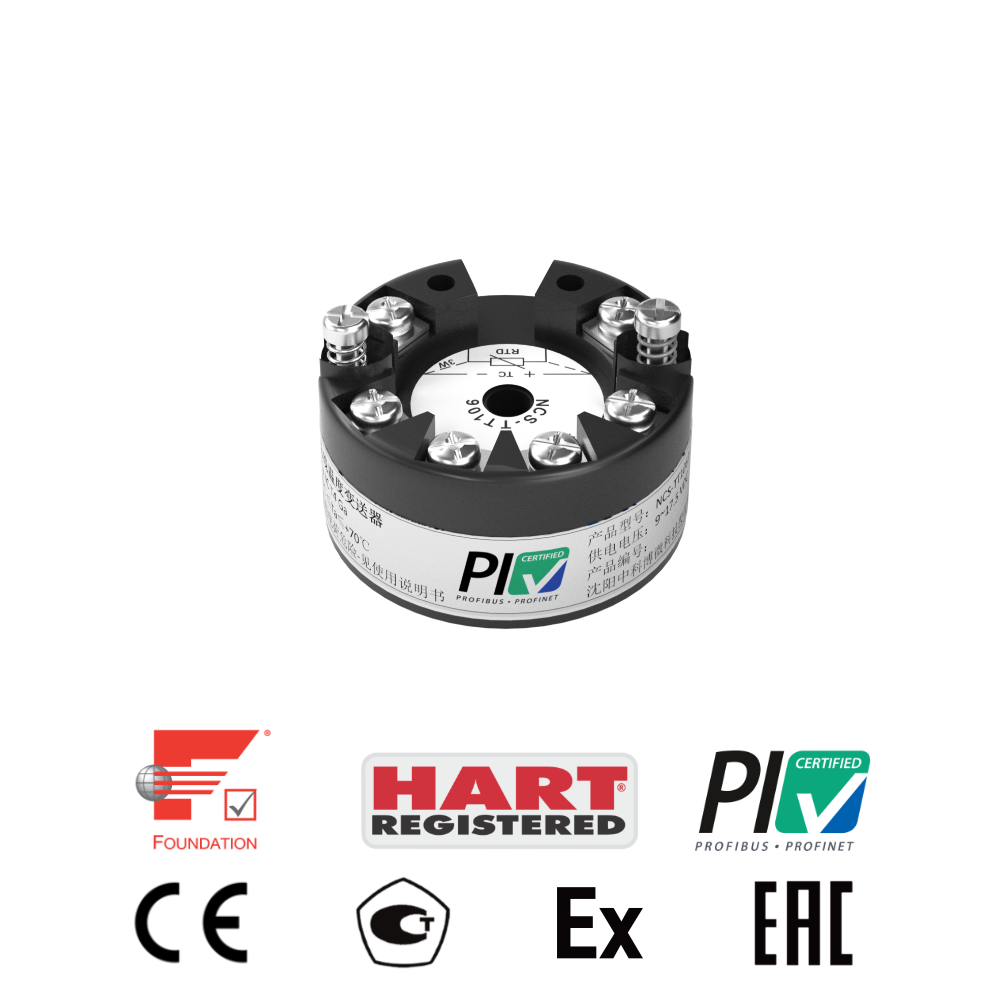

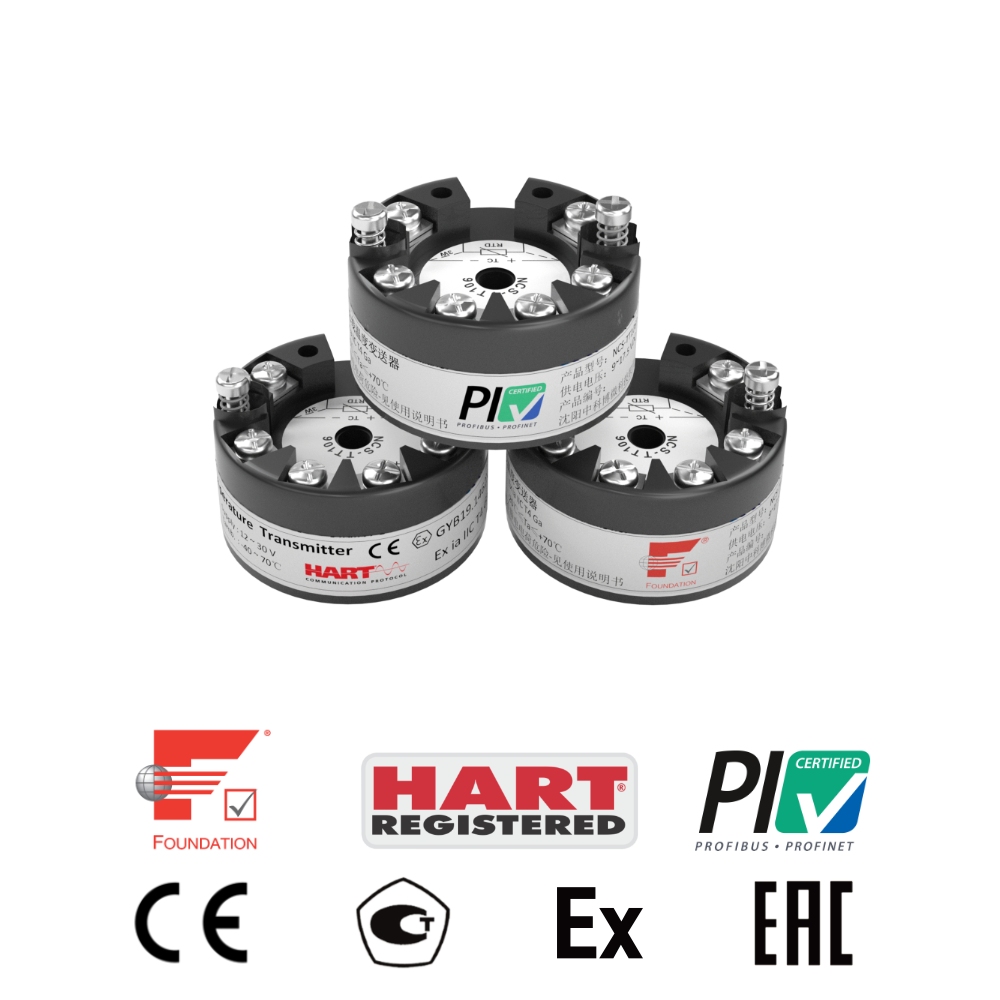

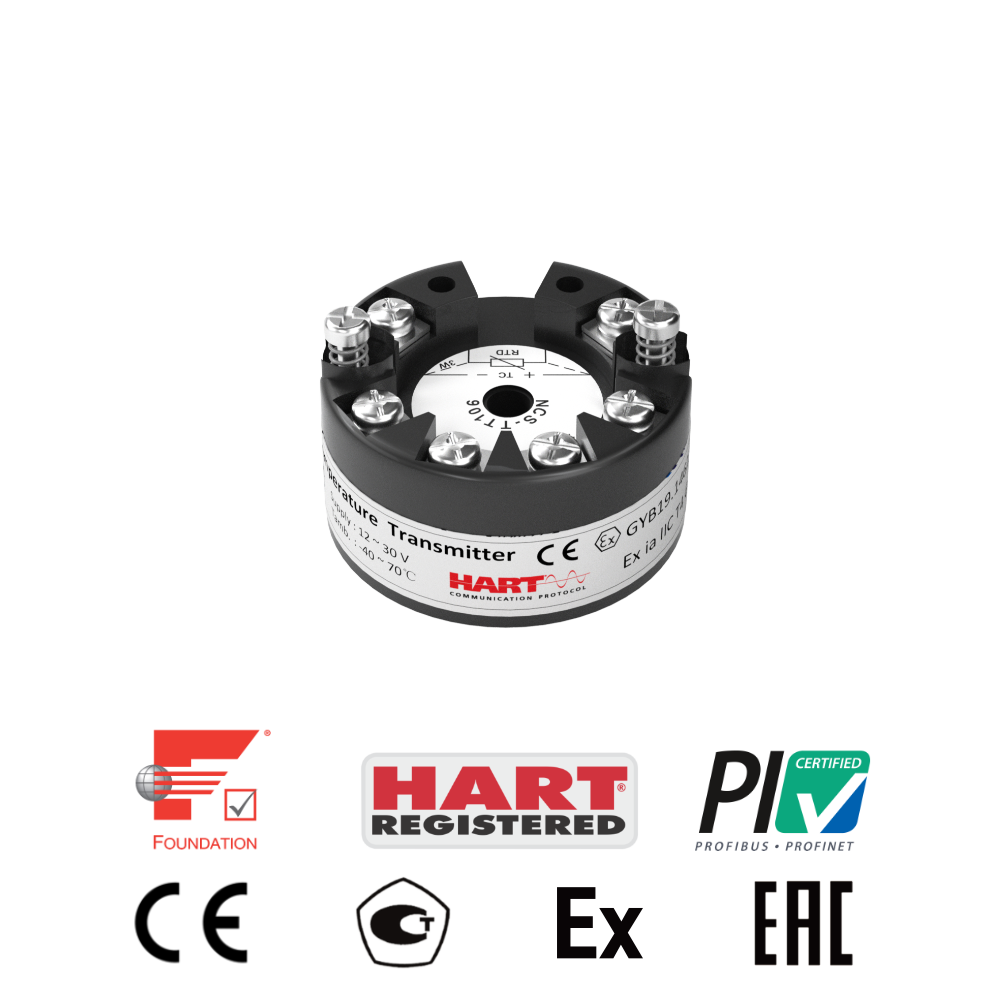

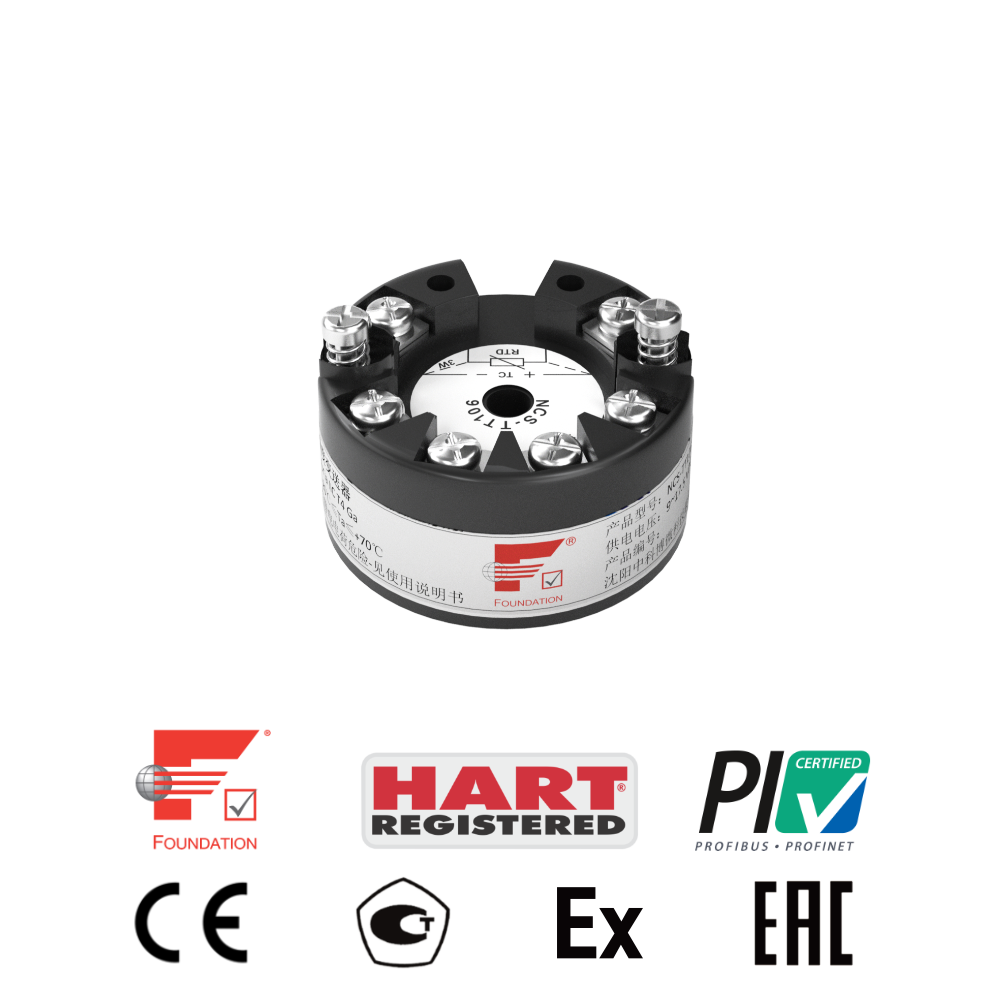

NCS-TT106 系列智能溫度變送器

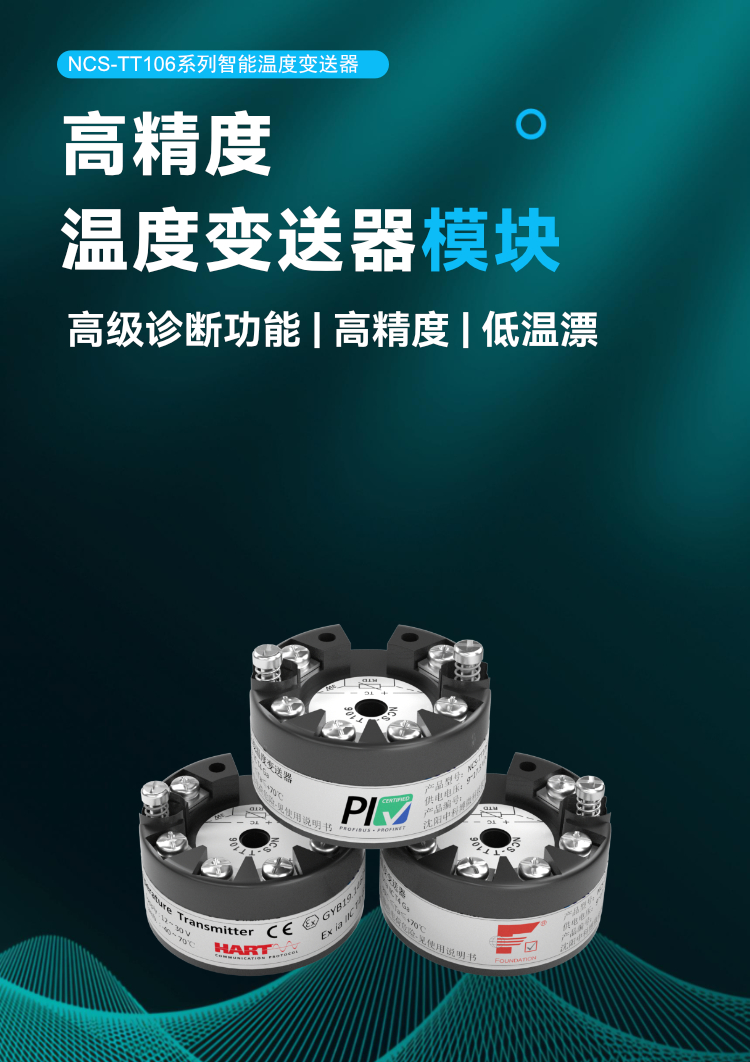

NCS-TT106 系列智能溫度變送器是一款單通道模塊式溫度變送器，具有高可靠性、高長期穩定性、高測量精度、低溫漂等特點，配備高級診斷功能可以滿足關鍵工藝段的測量要求，是過程控制中不可缺少的現場測溫設備?？蛇m用于多種熱電阻(RTD)、熱電偶(TC)、電阻(Ω)及電壓(mV)傳感器測量，支持 4-20mA+HART、FF、PA 等多種通信協議。產品通過防爆、CE、PAC、EAC 等多項國際認證，廣泛應用于石油、化工、電力、冶金等流程行業。
NCS-TT106 系列智能溫度變送器特點：
1. 通過 CE 認證、本安防爆認證、PAC、EAC 等國際認證,通過 HART、FF、PA 國際組織協議認證
2. 單通道，支持多種熱電阻、熱電偶傳感器
3. 熱電阻支持 2、3、4 線制接線方式
4. 熱電偶冷端補償精度可達 ±0.15℃ (外接 Pt100）
5. 高精度（Pt100：±0.1℃）、低溫漂（Pt100：±0.003℃/℃）
6. 提供 EDD/GSD/FDI/DTM 設備描述文件，適配多種 DCS 系統
產品描述
NCS-TT106 系列智能溫度變送器：是過程控制中不可缺少的現場設備。該設備集成了豐富的功能模塊，既可以實現一般的檢測功能，也可以實現復雜的控制策略。

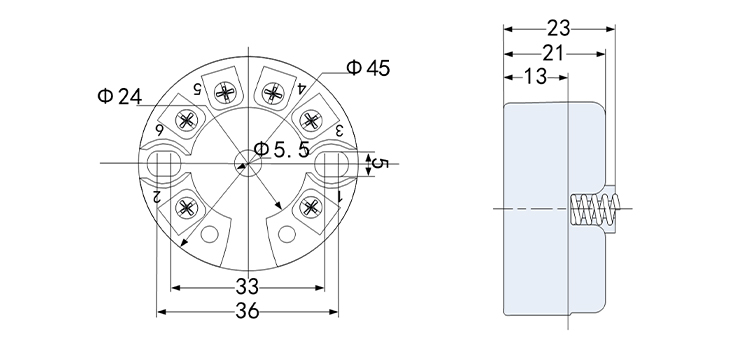

智能溫度變送器外形尺寸圖 ：
尺寸圖（單位：mm）

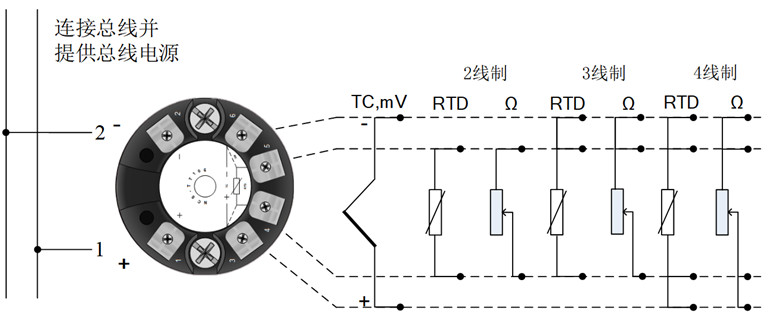

智能溫度變送器接線圖 ：
溫度變送器接線圖
NCS-TT106 采用數字化技術，可適用于多種熱電阻及熱電偶傳感器，量程范圍寬，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用。

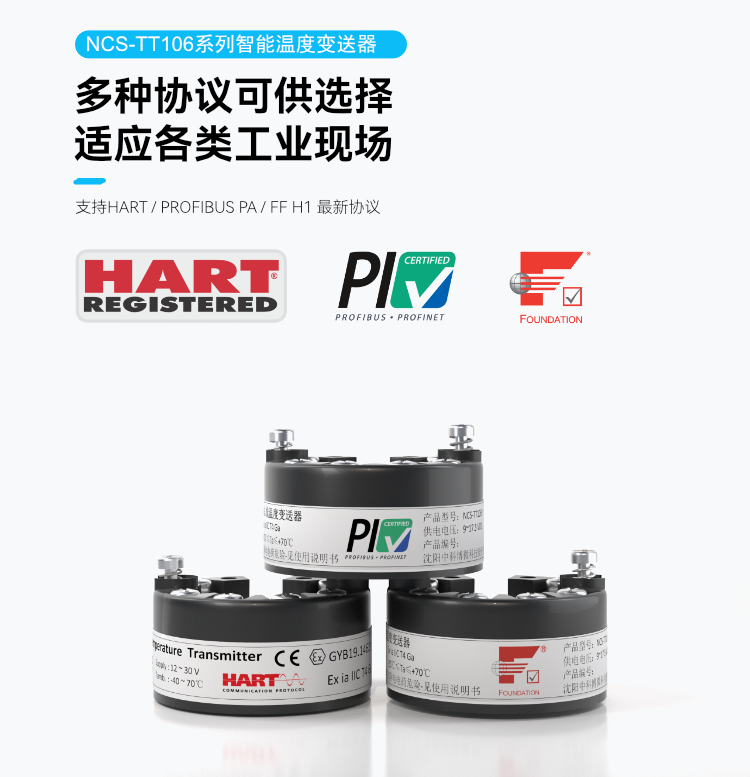

NCS-TT106 系列溫度模塊支持 HART、FF、PA 協議，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT106 智能溫度變送器熱電阻技術指標：
RTD常溫精度指標（本安）
信號類型 | 建議使用范圍 | 精度（25℃） | 溫漂（每攝氏度） |
電阻信號 | 0~500Ω | ±0.04Ω | ±0.001Ω |
0~4000Ω | ±0.35Ω | ±0.015Ω | |
CU50 | -50 ~ 150℃ | ±0.10℃ | ±0.005℃ |
CU50_GOST | -180~200℃ | ±0.10℃ | ±0.005℃ |
CU100 | -50~ 150℃ | ±0.10℃ | ±0.003℃ |
CU100_GOST | -180~200℃ | ±0.10℃ | ±0.003℃ |
PT50_GOST | -200~850℃ | ±0.10℃ | ±0.005℃ |
PT100 | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
PT100_GOST | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
PT200 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
PT500 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
PT1000 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
NCS-TT106 智能溫度變送器熱電偶技術指標：
熱電偶常溫精度指標（本安）
信號類型 | 建議使用范圍 | 精度（25℃） | 溫漂（每℃） |
毫伏 | -100mV ~ +100mV | ±0.025mV | ±0.001 mV |
B | 500 ℃~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ℃~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ℃~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200℃ ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190℃ ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0℃ ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ℃~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200℃ ~ 400℃ | ±0.35℃ | ±0.015℃ |
L | -200℃ ~ 800℃ | ±0.5℃ | ±0.0375℃ |
NCS-TT106 智能溫度變送器詳細數據一覽：
輸入信號 | CU50、CU50_GOST、CU100、CU100_GOST、PT50_GOST、PT100、 PT100_GOST、PT200、PT500、PT1000、0～500Ω、0～4000Ω電阻 B，E，J，N，K，R，S，T，L九種分度號的熱電偶 -100mV～100mV電壓信號 |
通道數 | 單通道 |
RTD接線方式 | 2、3、4線制 |
總線電源 | HART總線: 11～35 VDC |
總線信號 | HART信號，電流模式 |
電氣隔離 | 1000VAC |
工作溫度 | -40℃～85℃ |
濕度范圍 | 5%～95%RH |
啟動時間 | ≤5秒 |
更新時間 | 0.5秒 |
EMC | 符合GB/T 18268.1-2010、EN61326.1-2013 |
防護等級 | 端子IP00 外殼IP40 |
電壓影響 | ±0.005%/V |
報警信號 | 報警輸出可設定 3.6…21.75 mA 上限/下限電流 20.5mA / 3.8mA |
電流精度 | 0.03% |
本安（可選） | Ex ia IIC T4 Ga |
